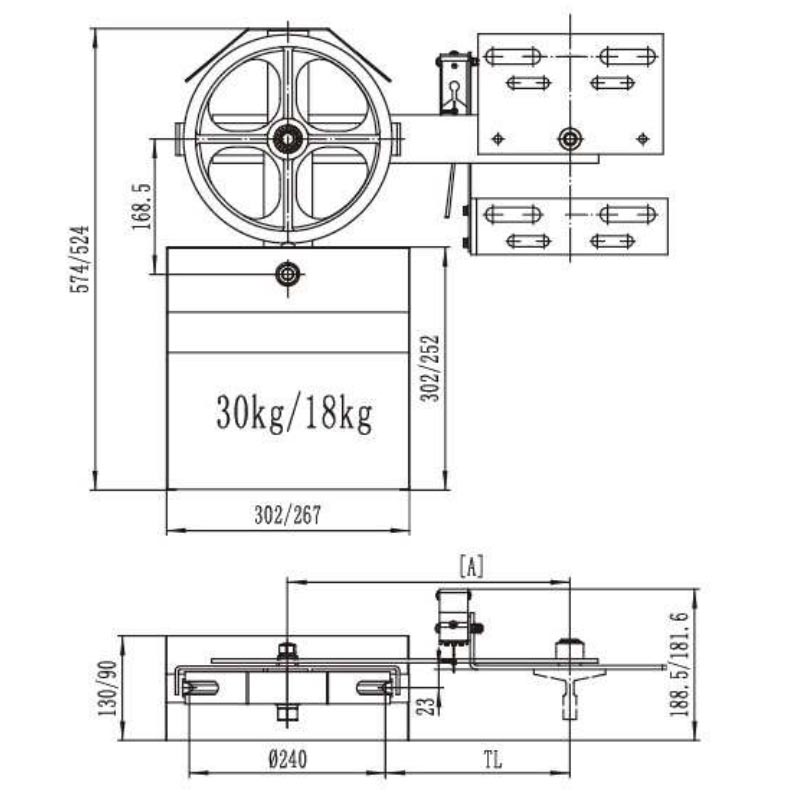

جهاز التوتر CZJ01/CZJ02
ورقة المعلمة التقنية
| يكتب | CZJ01/03 | CZJ02/04 |
| قطر الحزم (مم) | 0240 | 0240 |
| قطر الحبل (مم) | 08 | 08 |
| قوة الشد (ن) | 335 | 201 |
| السفر بالسيارة (م) | ح ≥80 | ح 50 |
| ثقل الموازنة (كجم) | 30 كجم | 18 كجم |
1) نموذج الحاكم الإضافي XS3 XSW XS3A XS3B
2) هذا الوزن مصنوع من مركب
2) هذا الوزن مصنوع من مركب
جهاز التوتر CZJ03/CZJ04
جهاز التوتر CZJ01/CZJ02/CZJ03/CZJ04
| لا. | [أ] | اكتب للسكك الحديدية الدليلية | نطاق قابل للتعديل من TL (مم) |
| L01 | 291 | T75 | 159~183 |
| L02 | T78 | 157 ~ 185 | |
| L03 | T89 | 152~190 | |
| L04 | T114 | 150 ~ 192 | |
| L05 | T127 | 148~194 | |
| L06 | 313 | T75 | 181~205 |
| L07 | T78 | 179~207 | |
| L08 | T89 | 174~212 | |
| L09 | T114 | 172~214 | |
| L10 | T127 | 170 ~ 216 | |
| L11 | 351 | T75 | 219~243 |
| L12 | T78 | 217~245 | |
| L13 | T89 | 212 ~ 250 | |
| L14 | T114 | 210 ~ 252 | |
| L15 | T127 | 208~254 | |
| L16 | 365 | T75 | 233~257 |
| L17 | T78 | 231~259 | |
| L18 | T89 | 226~264 | |
| L19 | T114 | 224~266 | |
| L20 | T127 | 222~268 |
جهاز التوتر CZJ13
ورقة المعلمة التقنية
| يكتب | CZJ13 | |
| قطر الحزم (مم) | 0240 | |
| قطر الحبل (مم) | 08 | |
| قوة الشد (N) | 335 | 201 |
| السفر بالسيارة (م) | ح ≥80 | ح 50 |
| ثقل الموازنة (كجم) | 30 كجم | 18 كجم |
جهاز التوتر CZJ13
| لا. | A | اكتب للسكك الحديدية الدليلية | نطاق قابل للتعديل من TL (مم) | لا. | A | اكتب للسكك الحديدية الدليلية | نطاق قابل للتعديل من TL (مم) |
| L01 | 295 | T75 | 163~187 | L01 | 345 | T75 | 213~237 |
| L02 | T78 | 161~189 | L02 | T78 | 211~239 | ||
| L03 | T89 | 156~195 | L03 | T89 | 206~244 | ||
| L04 | T114 | 154~196 | L04 | T114 | 204~246 | ||
| L05 | T127 | 152~198 | L05 | T127 | 202~248 | ||
| L06 | 320 | T75 | 188~212 | L06 | 370 | T75 | 238~262 |
| L07 | T78 | 186~214 | L07 | T78 | 236~264 | ||
| L08 | T89 | 181~219 | L08 | T89 | 231~269 | ||
| L09 | T114 | 179~221 | L09 | T114 | 229~271 | ||
| L10 | T127 | 177~223 | L10 | T127 | 227~273 |
جهاز التوتر CZJ14
ورقة المعلمة التقنية
| يكتب | CZJ14 |
| قطر الحزم (مم) | 0200 |
| قطر الحبل (مم) | 06 |
| قوة الشد (N) | 204 |
| السفر بالسيارة (م) | ح ≥80 |
| ثقل الموازنة (كجم) | 38 كجم |
جهاز التوتر CZJ14
| لا. | مادة | [ب] | [ج] | [د] | [ه] | اكتب للسكك الحديدية الدليلية | نطاق قابل للتعديل من TL (مم) |
| 1 | ساعات كونيريت | 230 | 400 | 140 | 626 | T75/ب T78/ب T82/ب T89/ب T90/ب |
145-215 |
| 2 | لوحة الصلب | 230 | 225 | 120 | 465 | T75/ب T78/ب T82/ب T89/ب T90/ب |
145-215 |
| 3 | ساعات كونيريت | 230 | 400 | 140 | 626 | T114 | 150-210 |
| 4 | لوحة الصلب | 230 | 225 | 120 | 465 | T114 | 150-210 |
جهاز التوتر CZJ12
ورقة المعلمة التقنية
قطر الحزم (مم): 0240
قطر الحبل (مم): 08
نموذج الحاكم الإضافي XS3 XS3A XSW
قطر الحبل (مم): 08
نموذج الحاكم الإضافي XS3 XS3A XSW
جهاز التوتر CZJ12
| لا. | اكتب للسكك الحديدية الدليلية | ليرة تركية (مم) |
L (مم) |
| L01 | T90 T89 | 205 | 611 |
| L02 | 240 | 646 | |
| L03 | T114 T127 | 290 | 701 |
