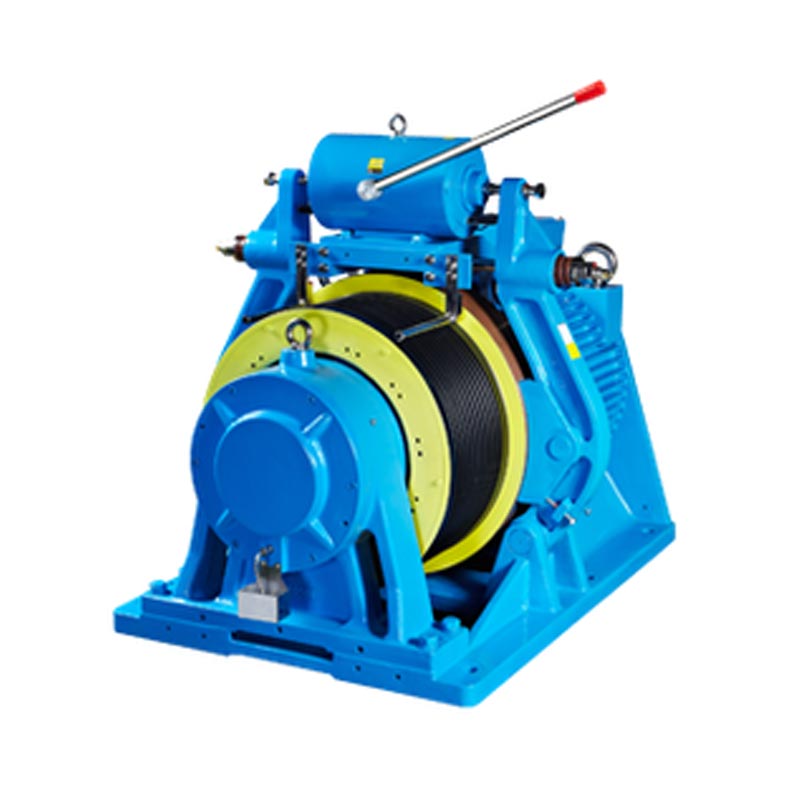

سلسلة WTYF2/SWTYF2 - غلاف مزدوج (الدوار الداخلي)
| نموذج | سعة كجم |
سرعة المصعد آنسة |
الإخراج المقدر كيلوواط |
التصنيف الحالي A |
السرعة المقدرة دورة في الدقيقة |
تكرار هرتز |
قطر الحزم مم |
البولنديين 2 ص |
عزم الدوران نانومتر |
الحبال | حي الأخدود. مم |
زاوية القطع | زاوية الأخدود | الشد | تحميل رمح كجم |
عجلة التعامل | الإصدار عن بعد | الجمود كجم م ^ 2 |
وزن كجم |
| WTYF2-1000-300 | 1000 | 3.0 | 20.8 | 44.0 | 220 | 36.7 | 520 | 20 | 899 | 4-Φ13 | 17 | β = 0 درجة | γ = 25 درجة | 2:1 | 12000 | Y | N | 10.10 | 1,050 |
| WTYF2-1000-350 | 3.5 | 24.2 | 51.0 | 257 | 42.8 | ||||||||||||||
| WTYF2-1000-400 | 4.0 | 27.7 | 60.0 | 294 | 49.0 | ||||||||||||||
| WTYF2-1150-300 | 1150 | 3.0 | 23.9 | 51.0 | 220 | 36.7 | 520 | 20 | 1,034 | 4-Φ13 | 17 | β = 0 درجة | γ = 25 درجة | 2:1 | 12000 | Y | N | 10.10 | 1,050 |
| WTYF2-1150-350 | 3.5 | 27.8 | 58.0 | 257 | 42.8 | ||||||||||||||
| WTYF2-1150-400 | 4.0 | 31.8 | 66.0 | 294 | 49.0 | ||||||||||||||
| WTYF2-1250-300 | 1250 | 3.0 | 25.9 | 56.0 | 220 | 36.7 | 520 | 20 | 1,124 | 4-Φ13 | 17 | β = 0 درجة | γ = 25 درجة | 2:1 | 12000 | Y | N | 10.90 | 1,150 |
| WTYF2-1250-350 | 3.5 | 30.3 | 64.0 | 257 | 42.8 | ||||||||||||||
| WTYF2-1250-400 | 4.0 | 34.6 | 73.0 | 294 | 49.0 | ||||||||||||||
| WTYF2-1350-300 | 1350 | 3.0 | 28.0 | 60.0 | 220 | 36.7 | 520 | 20 | 1,214 | 4-Φ13 | 17 | β = 0 درجة | γ = 25 درجة | 2:1 | 12000 | Y | N | 10.90 | 1,150 |
| WTYF2-1350-350 | 3.5 | 32.7 | 69.0 | 257 | 42.8 | ||||||||||||||
| WTYF2-1350-400 | 4.0 | 37.4 | 78.0 | 294 | 49.0 | ||||||||||||||
| WTYF2-1600-300 | 1600 | 3.0 | 33.2 | 70.0 | 220 | 36.7 | 520 | 20 | 1,439 | 4-Φ13 | 17 | β = 0 درجة | γ = 25 درجة | 2:1 | 12000 | Y | N | 12.20 | 1,250 |
| WTYF2-1600-350 | 3.5 | 38.7 | 80.0 | 257 | 42.8 | ||||||||||||||
| WTYF2-1600-400 | 4.0 | 44.3 | 92.0 | 294 | 49.0 |
ملحوظات:
1. الفرامل هي AC220V و DC220V اختيارية، والجهد الفرامل الأخرى يرجى استشارة المهندسين.
2. تم تجهيز فرامل التيار المتردد بجهاز تحكم، ولا يلزم محول تنحي. تتطلب فرامل التيار المستمر محولًا متدرجًا في الخزانة لضمان أن يكون الجهد الكهربي 50٪ من جهد الالتقاط.
سلسلة WTYF2/SWTYF2 - غلاف مزدوج (الدوار الداخلي)
| نموذج | سعة كجم |
سرعة المصعد آنسة |
الإخراج المقدر كيلوواط |
التصنيف الحالي A |
السرعة المقدرة دورة في الدقيقة |
تكرار هرتز |
قطر الحزم مم |
البولنديين 2 ص |
عزم الدوران نانومتر |
الحبال | حي الأخدود. مم |
زاوية القطع | زاوية الأخدود | الشد | تحميل رمح كجم |
عجلة التعامل | إصدار الإزالة | الجمود كجم م ^ 2 |
وزن كجم |
| WTYF2-2000-300 | 2000 | 3.0 | 41.5 | 92 | 220 | 36.7 | 520 | 20 | 1799 | 6-Φ13 |
17 |
β = 0 درجة | γ = 25 درجة | 2:1 | 15000 | N | N | 18.8 | 1550 |
| WTYF2-2000-350 | 3.5 | 48.4 | 106 | 257 | 42.9 | ||||||||||||||
| WTYF2-2000-400 | 4.0 | 55.3 | 121 | 294 | 49.0 | ||||||||||||||
| WTYF2-2500-300 | 2500 | 3.0 | 51.9 | 121 | 179 | 47.7 | 640 | 32 | 2767 | 5-Φ16 | 20 | β = 0 درجة | γ = 25 درجة | 2:1 | 20.000 | N | N | 29.5 | 2400 |
| WTYF2-2500-350 | 3.5 | 60.5 | 140 | 209 | 55.7 | ||||||||||||||
| WTYF2-2500-400 | 4.0 | 69.2 | 162 | 239 | 63.7 | ||||||||||||||
| WTYF2-3000-300 | 3000 | 3.0 | 62.3 | 145 | 179 | 47.7 | 640 | 32 | 3320 | 6-Φ16 | 20 | β = 0 درجة | γ = 25 درجة | 2:1 | 20.000 | N | N | 31 | 2480 |
| WTYF2-3000-350 | 3.5 | 72.6 | 170 | 209 | 55.7 | ||||||||||||||
| WTYF2-3000-400 | 4.0 | 83.0 | 195 | 239 | 63.7 | ||||||||||||||
| WTYF2-3600-300 | 3600 | 3.0 | 74.7 | 179 | 179 | 47.7 | 640 | 32 | 3985 | 6-Φ16 | 20 | β = 0 درجة | γ = 25 درجة | 2:1 | 20.000 | N | N | 34.1 | 2600 |
| WTYF2-3600-350 | 3.5 | 87.2 | 195 | 209 | 55.7 | ||||||||||||||
| WTYF2-3500-400 | 4.0 | 99.6 | 236 | 239 | 63.7 | ||||||||||||||
| WTYF2-4000-300 | 4000 | 3.0 | 76.1 | 178 | 179 | 47.7 | 640 | 32 | 4058 | 6-Φ16 | 20 | β = 0 درجة | γ = 25 درجة | 2:1 | 20.000 | N | N | 34.1 | 2600 |
| WTYF2-4000-350 | 3.5 | 88.8 | 208 | 209 | 55.7 | ||||||||||||||
| WTYF2-4000-400 | 4.0 | 101.5 | 240 | 239 | 63.7 | ||||||||||||||
| SWTYF2-1000-100 | 1000 | 3.0 | 19.6 | 56 | 110 | 18.4 | 520 | 20 | 1699 | 6-Φ13 | 17 | β = 0 درجة | γ = 25 درجة | 1:1 | 15000 | N | N |
18.8 |
1550 |
| SWTYF2-1000-350 | 3.5 | 22.9 | 56 | 129 | 21.4 | ||||||||||||||
| SWTVF2-1000-400 | 4.0 | 26.1 | 64 | 147 | 24.5 | ||||||||||||||
| SWTYF2-1000-500 | 5.0 | 32.7 | 88 | 184 | 30.6 | ||||||||||||||
| SWTYF2-1000-600 | 6.0 | 39.2 | 88 | 220 | 36.7 | ||||||||||||||
| SWTYF2-1150-300 | 1150 | 3.0 | 22.5 | 64 | 110 | 18.4 | 520 | 20 | 1953 | 6-Φ13 | 17 | β = 0 درجة | γ = 25 درجة | 1:1 | 15000 | N | N | 18.8 | 1550 |
| SWTYF2-1150-350 | 3.5 | 26.3 | 64 | 129 | 214 | ||||||||||||||
| SWTYF2-1150-400 | 4.0 | 30.1 | 74 | 147 | 24.5 | ||||||||||||||
| SWTYF2-1150-500 | 5.0 | 37.6 | 102 | 184 | 30.6 | ||||||||||||||
| SWTYF2-1150-600 | 6.0 | 45.1 | 102 | 220 | 36.7 | ||||||||||||||
| SWTYF2-1250-100 | 1250 | 3.0 | 24.5 | 70 | 110 | 18.4 | 520 | 20 | 2123 | 6-Φ18 | 7 | β = 0 درجة | γ = 25 درجة | 1:1 | 15000 | N | N | 18.8 | 1550 |
| SWTYF2-1250-350 | 3.5 | 28.6 | 70 | 129 | 21.4 | ||||||||||||||
| SWTVF2-1250-400 | 4.0 | 32.7 | 80 | 147 | 24.5 | ||||||||||||||
| SWTYF2-1250-500 | 5.0 | 40.9 | 98 | 149 | 39.8 | 640 | 32 | 2613 | 5-Φ16 | 20 | 20.000 | 29.5 | 2400 | ||||||
| SWTYF2-1250-600 | 6.0 | 49.0 | 112 | 179 | 47.8 | ||||||||||||||
| SWTYF2-1350-300LS | 1350 | 3.0 | 26.5 | 64 | 90 | 23.9 | 640 | 32 | 2822 | 5-Φ16 | 20 | β = 0 درجة | γ = 25 درجة | 1:1 | 20.000 | N | N | 29.5 | 2400 |
| SWTYF2-1350-350LS | 3.5 | 30.9 | 76 | 104 | 27.9 | ||||||||||||||
| SWTYF2-1350-400LS | 4.0 | 35.3 | 86 | 119 | 31.8 | ||||||||||||||
| SWTYF2-1350-500 | 5.0 | 44.1 | 105 | 149 | 39.8 | ||||||||||||||
| SWTYF2-1350-600 | 6.0 | 52.9 | 120 | 179 | 47.8 | ||||||||||||||
| SWTYF2-1600-300 | 1600 | 3.0 | 31.4 | 75 | 90 | 23.9 | 640 | 32 | 3345 | 6-Φ16 | 20 | β = 0 درجة | γ = 25 درجة | 1:1 | 20.000 | N | N | 31 | 2480 |
| SWTYF2-1600-350 | 3.5 | 36.6 | 88 | 104 | 27.9 | ||||||||||||||
| SWTYF2-1600-400 | 4.0 | 41.8 | 100 | 119 | 31.8 | ||||||||||||||
| SWTYF2-1600-500 | 5.0 | 52.3 | 124 | 149 | 39.8 | ||||||||||||||
| SWTYF2-1600-600 | 6.0 | 62.7 | 146 | 179 | 47.8 | ||||||||||||||
| SWTYF2-1600-700 | 7.0 | 73.2 | 160 | 200 | 53.2 | 670 | 3502 | 30.000 | N | N | 37.8 | 3050 | |||||||
| SWTYF2-1600-800 | 8.0 | 83.7 | 180 | 228 | 60.8 | ||||||||||||||
| SWTYF2-2000-300 | 2000 | 3.0 | 39.2 | 90 | 86 | 22.8 | 670 | 32 | 4377 | 6-Φ16 | 20 | β = 0 درجة | γ = 25 درجة | 1:1 | 30.000 | N | N | 37.8 | 3050 |
| SWTYF2-2000-350 | 3.5 | 45.7 | 102 | 100 | 26.6 | ||||||||||||||
| SWTYF2-2000-403 | 4.0 | 52.3 | 120 | 114 | 30.4 | ||||||||||||||
| SWTYF2-2000-500 | 5.0 | 65.3 | 148 | 143 | 38.0 | ||||||||||||||
| SWTYF2-2000-500 | 6.0 | 78.4 | 180 | 171 | 45.6 | ||||||||||||||
| SWTYF2-2000-700 | 7.0 | 91.5 | 210 | 200 | 53.2 | ||||||||||||||
| SWTYF2-2000-800 | 8.0 | 104.5 | 235 | 228 | 60.8 |
آلات سلسلة WTYF2/SWTYF2
أبعاد الرسم التفصيلي
| السعة (كجم) | سرعة المصعد (م/ث) | الشد | د1 | D2 | د3 | د4 | د5 | OP | W1 | W2 | W3 | W4 | H1 | H2 | H3 | Φd2 |
| 2000 | 3.0-4.0 | 2:1 | 326.5 | 145 | 530 | 794.5 | 1000 | 520 | 450 | 670 | 750 | 965 | 1000 | 360 | 40 | 26 |
| 2500-4000 | 3.0-4.0 | 2:1 | 411.5 | 340 | 640 | 1200 | 1350 | 640 | 260 | 822 | 912 | 1130 | 1200 | 444 | 50 | 34 |
| 1000-1150 | 3.0-6.0 | 1:1 | 326.5 | 145 | 530 | 794.5 | 1000 | 520 | 450 | 670 | 750 | 965 | 1000 | 360 | 40 | 26 |
| 1250 | 3.0-4.0 | |||||||||||||||
| 1250 | 5.0-6.0 | 1:1 | 411.5 | 340 | 640 | 1200 | 1350 | 640 | 260 | 822 | 912 | 1130 | 1200 | 444 | 50 | 34 |
| 1350-1600 | 3.0-6.0 | |||||||||||||||
| 1600 | 7.0-8.0 | 1:1 | 427.5 | 450 | 670 | 1340 | 1600 | 670 | 286 | 870 | 965 | 1104 | 1210 | 454 | 50 | 34 |
| 2000 | 3.0-8.0 |
ملحوظات:
1. نسبة توازن سلسلة WTYF2-4000 هي 0.45 ~ 0.5.
2. تم تجهيز فرامل التيار المتردد بجهاز تحكم، ولا يلزم محول تنحي. تتطلب فرامل التيار المستمر محولًا متدرجًا في الخزانة لضمان أن يكون الجهد الكهربي 50٪ من جهد الالتقاط.
آلات سلسلة WTYF2/SWTYF2
| سعة | 1000 كجم-4000 كجم |
| الشد | 2:1|1:1 |
| تقويض | U |
| تسطيح وسادة القدم | <0.5 ملم |
| تصنيف الحماية | IP40 |
| فئة العزل | F |
| دورة العمل | S5-40% |
| الجهد المقنن للمحرك | تيار متردد 380 فولت |
| الفرامل | طبل |
| اختيار/عقد الجهد | تيار متردد 220/تيار مستمر 200 فولت |
مصدر طاقة تصحيح الموجة الكاملة للفرامل
